螺旋扁管

       螺旋扁管(Twisted tube)是瑞典Alards公司首先提出、美国Koch Heat Transfer Company, LP公司经过改进的一种强化换热管。

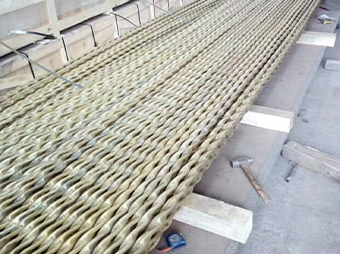

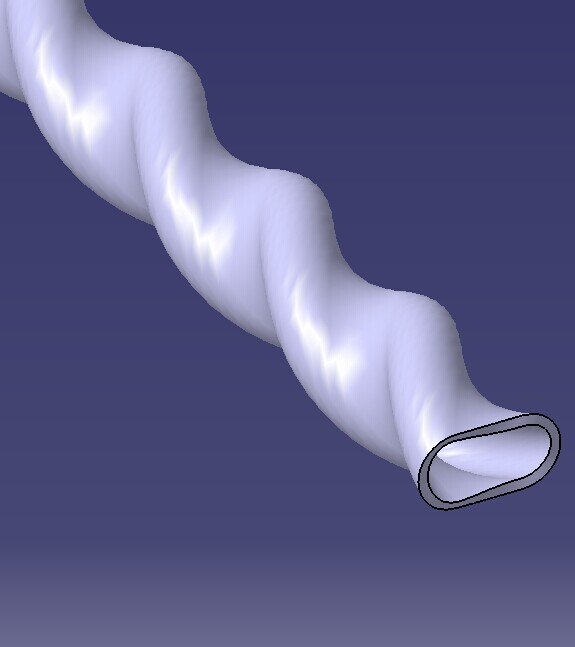

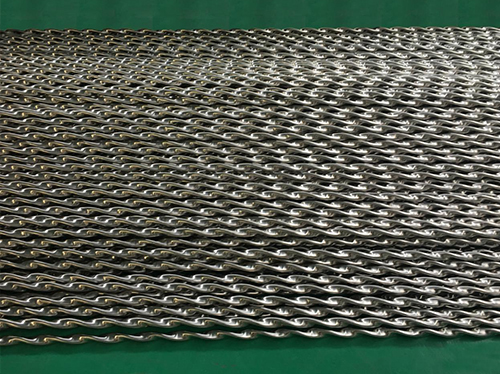

图  螺旋扁管


1. 螺旋扁管结构及制造

       螺旋扁管结构特点是管子换热段的任一截面均为椭圆,当组装成换热器时可以是混合管束(即螺旋扁管与光滑管混合使用),也可以是纯螺旋扁管束。

        其制造过程由“压偏”和“扭曲”两个成形过程完成,管子截面类似椭圆,椭圆的长短轴比根据换热管管程和壳程的流速设计确定,当管程流量较低时,可增大长短轴之比,减少流通截面以提高流速。

2. 螺旋扁管强化传热原理

       螺旋扁管独特的结构能使管程和壳程流体同时处于螺旋运动,促湍流程度增强。螺旋扁管换热器比普通换热器的总传热系数高40%,而压力降几乎相等。

3. 螺旋扁管换热优点


1压降小无折流板,壳程压降小
2传热效率高提高湍流强度,使壳程流体速度和方向周期性改变,加强纵向混合
3不易结垢壳体中无盲区

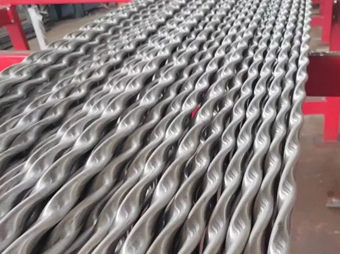

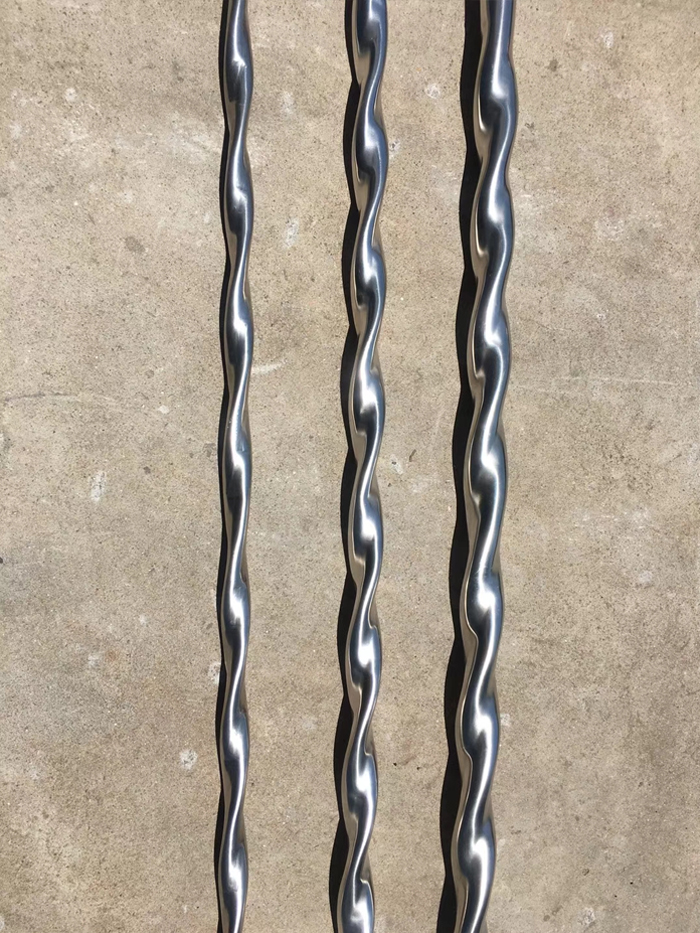

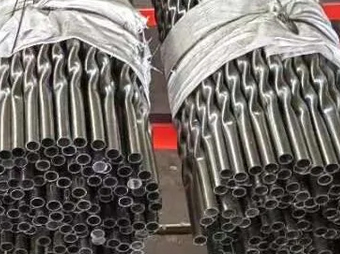

图 不锈钢螺旋扁管

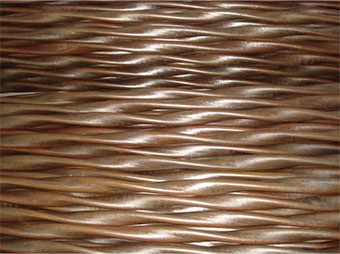

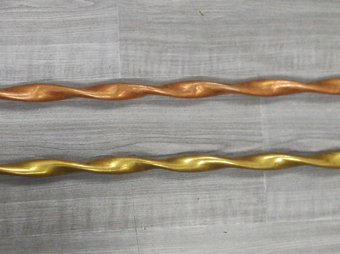

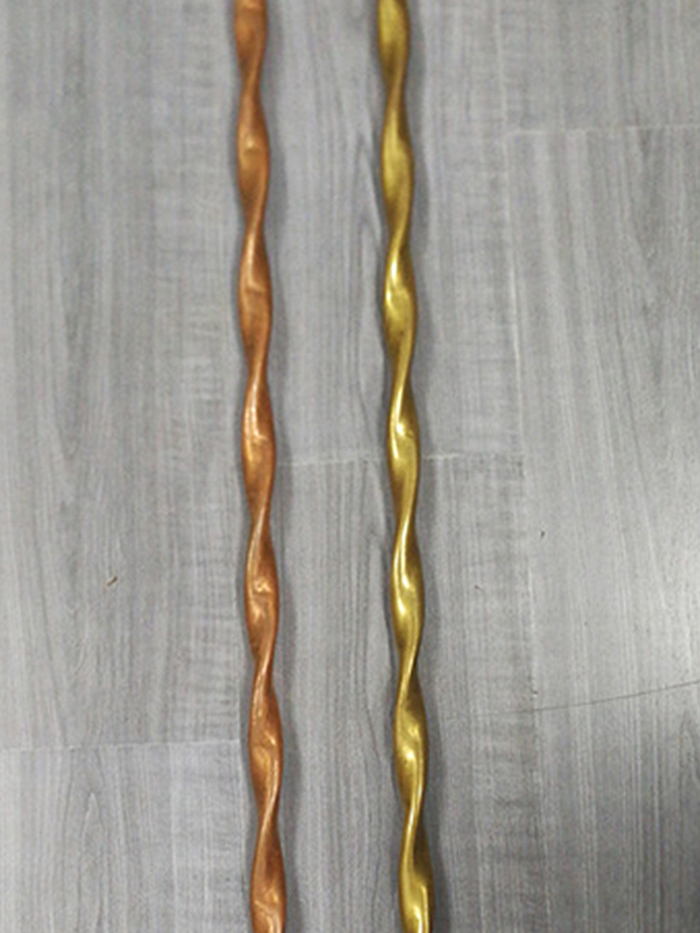

图 黄铜螺旋扁管

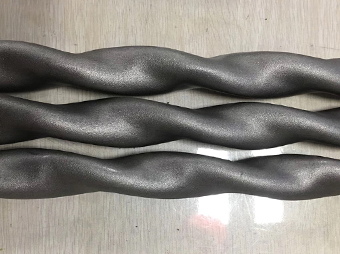

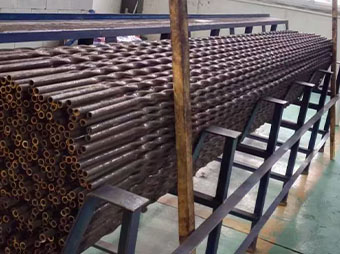

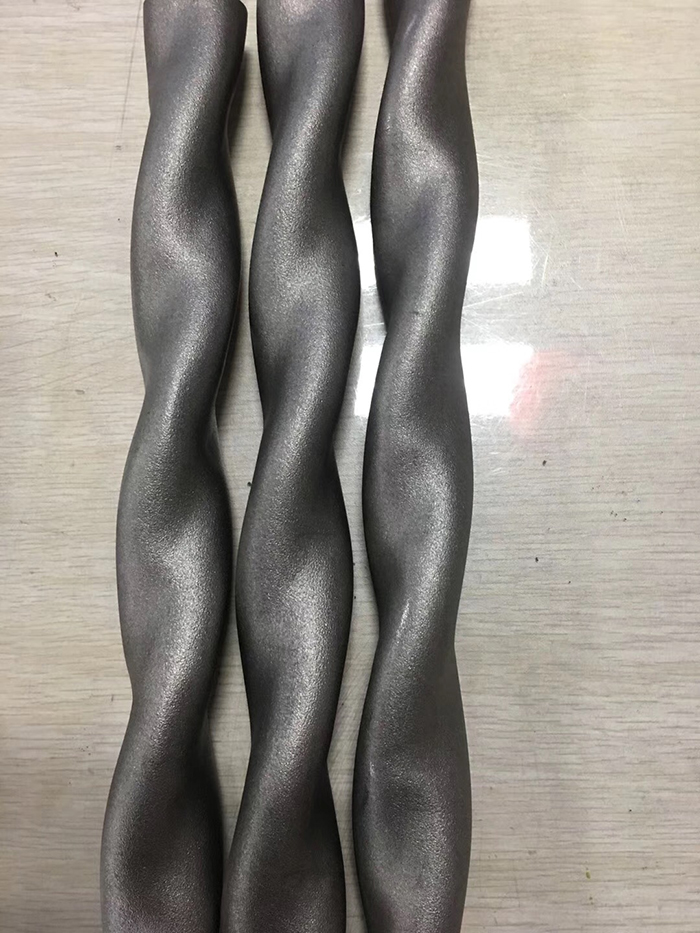

图 碳钢螺旋扁管

       制造螺旋扁管换热管的无缝钢管应采用整根管子,不允许拼接。常用钢管的材料见表。


表 管材

类型牌号执行标准供货状态
碳素钢10、20GB/T 9948-2006
GB/T 6479-2000
GB/T 8163-2000
退火状态
镍材
钛材
铜合金
奥氏体不锈钢0Cr18Ni9GB/T 13296-2002
GB/T 14976-2002
酸洗钝化
00Cr19Ni10
0Cr18Ni10Ti
0Cr17Ni12Mo2
00Cr17Ni14Mo2

4. 螺旋扁管尺寸参数

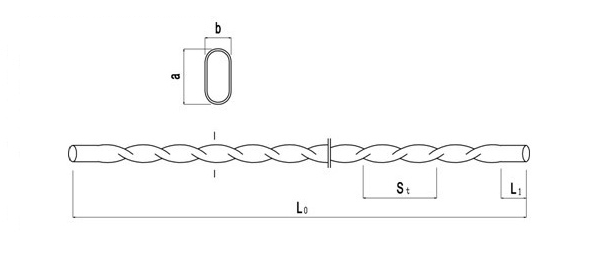

图  螺旋扁管基本尺寸参数图


表 螺旋扁管基本参数

规格导程St (mm)长轴a (mm)短轴b (mm)光管长度L1  (mm)
Φ8200  Arbitrary length
Φ16200  Arbitrary length
Φ1920023.013.0Arbitrary length
Φ2520030.515.5Arbitrary length
Φ3220037.022.5Arbitrary length
Φ38200  Arbitrary length

注:上表为标准型螺旋扁管基本参数,若有特殊要求,可按需要的导程及长轴值制造螺旋扁管。

5. 螺旋扁管应用场合

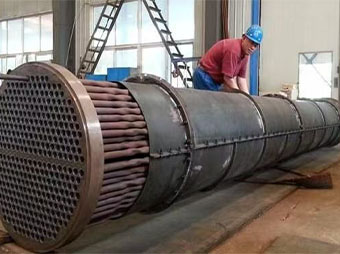

       螺旋扁管换热器近些年来得到进一步的完善与发展,它比其它种类的换热器更可靠、更有效,几乎所有规定使用管壳式换热器的系统都可以使用。自1984年以来,全世界制造和销售了几千台螺旋扁管换热器,可以用于气-气,液-液,液-气换热过程,遍及化学、石油、食品、造纸、电力、冶金、矿业和城区供暖等多个行业。
