高冷凝管是我司开发的适用于制冷、动力、石油化工(轻质烃类,如乙烯、丙烯、乙烷、丙烷)等领域的三维高效冷凝传热管。主要适用于干净流体的管外冷凝强化传热,其无与伦比的冷凝传热效果远远优于普通高效冷凝管:螺纹管、螺旋槽纹管、波纹管等。管外冷凝过程为在工艺气相流体在金属外壁凝结放出汽化潜热的过程,冷凝过程形成凝结液。
按照凝聚液主要两种形式分为膜状冷凝和滴状冷凝。膜状冷凝为冷凝液形成液膜而完全润湿器壁表面冷凝所放出的相变热(潜热)必须穿过液膜才能传递到冷却壁面上,而液膜层就成为传热的主要热阻。滴状冷凝为冷凝液不能很好地润湿壁面时,冷凝液在壁面上形成一个个的小液珠并由于受重力的作用不断地携带着沿途的其他液滴沿壁面流下过程。滴状冷凝时的传热系数要比条件相同的膜状冷凝大几倍甚至大一个数量级,是一种理想的冷凝传热过程。

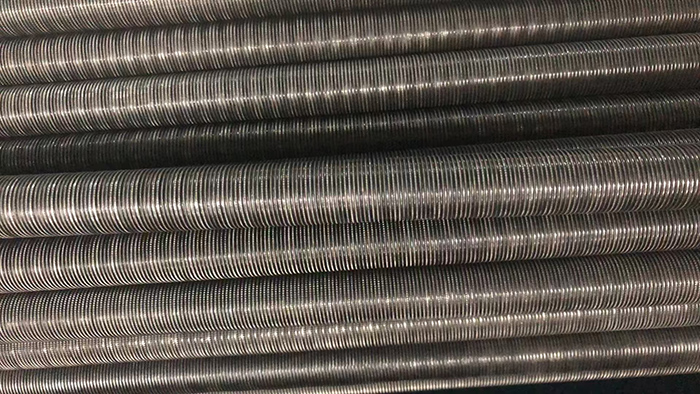

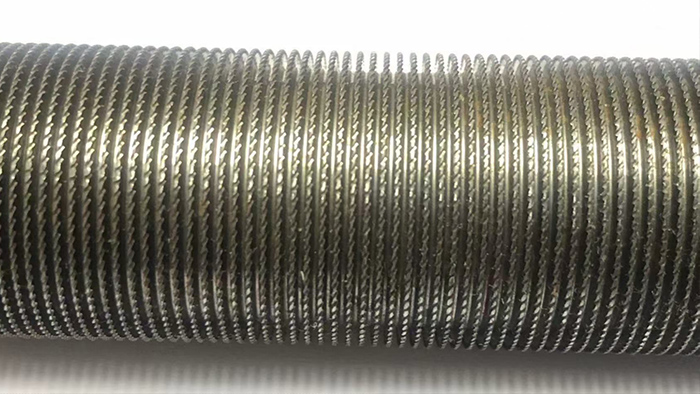

本公司高冷凝管为外表面带有螺纹的特殊强化管,利用流体表面张力对膜的剥离影响,螺纹顶部特殊的翅尖结构撕裂液膜,螺纹特殊的抛物线形式实现快速撤液,三维翅片结构引起液膜的扰动以实现强化传热,螺纹底部特殊的凹槽加速凝结液的排泄,减薄液膜厚度,最终促进流体在换热管外表面形成接近滴状冷凝的强化传热效果,通过实验测试冷凝强化效果是光管的4-6倍,是管外强化的最佳管型。
1. 高冷凝管材质和尺寸
高冷凝管材质主要为碳钢、不锈钢和铜。
换热管常用规格有19mm 和 25mm。
2.高冷凝换热器适用介质
干净介质,有冷凝过程。
3. 高冷凝换热器应用场合
主要适用于管外冷凝强化传热。
4.目前定型的产品
规格φ19*2mm,翅片外径18.8-19mm,翅片下底壁厚1.65mm。
规格φ25*2.5mm,翅片外径24.8-25mm,翅片下底壁厚2.2mm。
